品牌:鼎華科創(chuàng )產品型號:桌面式自動剪腳機DH-QJ831 產品用途:主要適用于PCB行業線路板選擇性剪腳

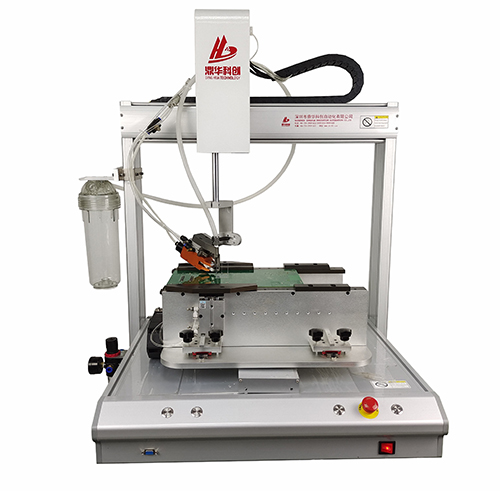

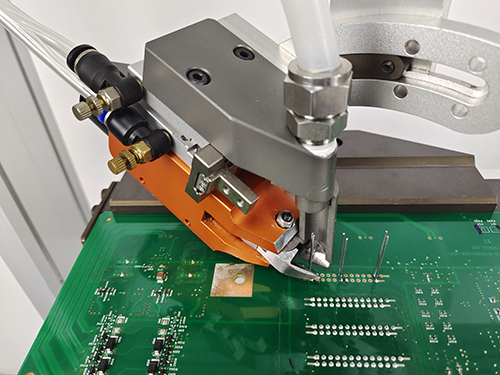

鼎華桌面式自動剪腳機
DH-QJ831
一、產品用途:
主要適用于PCB行業線路板選擇性剪腳
二、特點:
1.剪腳速度快
2.可選擇性剪腳,高度可任意設置
3.Z軸可360度旋轉,避開障礙

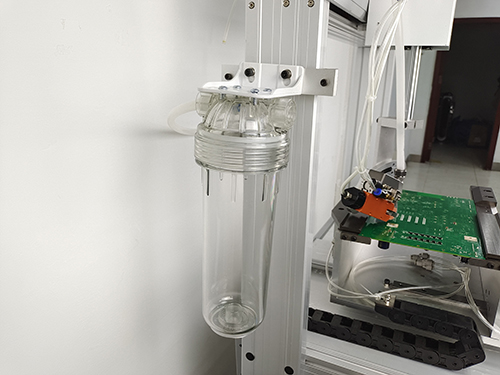

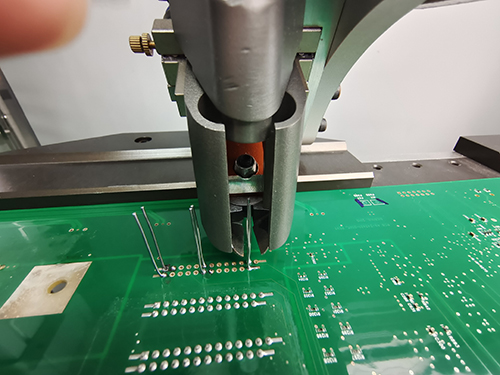

4.真空吸料裝置吸走廢料
5.可存儲999組編程文件,生產不同產品一鍵輕松切換,無需再次編程;
6.可根據客戶需求定制設備平臺尺寸。
三、規格參數:
設備外形 |
||||||
型號 |
DH-QJ731 |
電源 |
AC 220V 50/60HZ |
|||
設備尺寸 |
800*650*900(mm) |
氣源 |
0.6~0.8Mpa |
|||
設備重量 |
55KG |
功率 |
0.6KW |
|||
行程及尺寸范圍 |
||||||
PCB尺寸范圍 |
最小50*50mm;最大260*380mm |
PCB定位方式 |
工藝邊定位 |
|||
行程 |
X:400 Y:400 Z:100 R:360° |
夾具尺寸 |
長:380;寬:0~260(可調) |
|||
引腳直徑 |
直徑0.2~1.6mm; 材質:銅,鋁,鐵,銅鋁合金 |
剪腳方式 |
氣動剪 |
|||
運動系統 |
||||||
驅動傳動 |
閉環電機、絲桿、同步帶 |
編程方式 |
手柄+人工示教 |
|||
運動控制系統 |
四軸(剪腳)運動控制系統 |
剪腳速度 |
1.5s/點 |
|||
吸料方式 |
真空吸料管 |
剪腳高度 |
單點可控可調 |
四、性能描述:
1. 單點編程方式可以直接輸入剪腳坐標,設備編寫工作程序可進行點到點、塊到塊的復制,縮短程序編寫時間,且簡單易學,軌跡焊點可實現全局修改;
2. 簡單操作示教盒,可編輯連續快速點焊,引導運動末端到達引腳位置。設定更換產品間隔,實現循環焊接方案,提高操作效率;
3. 設備可存儲999個操作程序,同一機器可對999款不同產品進行剪腳加工;
4. 每個引腳點的速度可獨自調試和設置,文件名可輸入中英文及數字;
5. 中文界面輸入,易學易懂,不需外接教導器,比同類產品調試更方便,簡單便利;
8. 根據客戶產品,可根據引腳直徑、材質選擇裝配氣動剪;
9. 可隨時調用剪腳軌跡,存儲多個剪腳軌跡的文件,無需重復編輯;
10. 具備電腦控制運動,軟件編程,可實現多臺操作;
